Richtig messen und anzeichnen
Bandmaß, Gliedermaßstab, Wasserwaage und Winkel richtig einsetzen und typische Messfehler vermeiden.
Zuletzt redaktionell aktualisiert: August 2026
Das passende Messwerkzeug
Bandmaß und Gliedermaßstab eignen sich für Längen, unterscheiden sich aber bei Steifigkeit und Handhabung. Wasserwaagen prüfen waagerechte und senkrechte Ausrichtung. Anschlagwinkel übertragen rechte Winkel, während Messschieber kleine Außen-, Innen- und Tiefenmaße erfassen. Das Werkzeug muss zur erforderlichen Genauigkeit passen.
Von einer Bezugskante arbeiten
Viele Fehler entstehen, wenn mehrere Teilmaße nacheinander übertragen werden. Besser ist es, möglichst viele Maße von derselben festen Bezugskante zu nehmen. Werkstück, Plan und Einbausituation sollten dieselbe Orientierung verwenden.

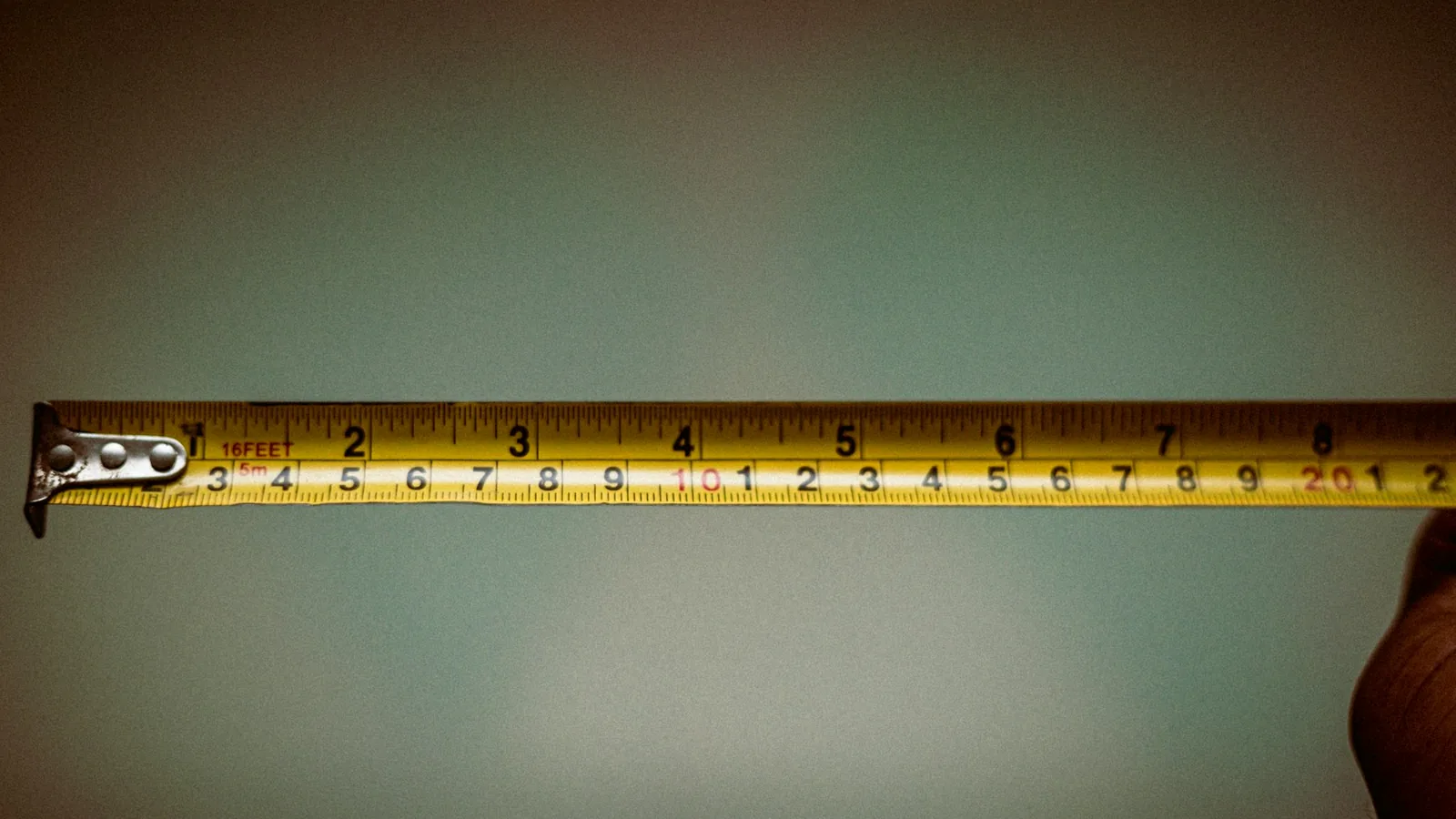

Bandmaß richtig ablesen
Das Endhaken-Spiel eines Bandmaßes ist häufig konstruktiv vorgesehen, damit Innen- und Außenmessung stimmen. Das Band gerade führen und nicht schräg ablesen. Bei langen Strecken Durchhang vermeiden und Temperatur- oder Materialeinflüsse berücksichtigen, wenn hohe Genauigkeit verlangt wird.
Anzeichnen ohne Verwechslungen
Feine Linien sind genauer als breite Markierungen. Schnittseite, Bohrpunkt und Abfallseite eindeutig kennzeichnen. Bei sichtbaren Oberflächen einen entfernbaren oder geeigneten Stift verwenden. Vor dem Bearbeiten prüfen, ob Materialstärke, Werkzeugbreite und Fugen berücksichtigt sind.
Kontrollmessung spart Material
Der Grundsatz zweimal messen, einmal schneiden verhindert viele Fehler. Zusätzlich helfen Diagonalmaße bei rechteckigen Rahmen, Probemontagen bei Serienmaßen und Schablonen bei wiederkehrenden Bohrungen. Messwerkzeuge sauber und vor Stößen geschützt lagern.
Mit festen Bezugskanten arbeiten
Messfehler entstehen häufig, weil von wechselnden Kanten oder bereits fehlerhaften Zwischenmaßen ausgegangen wird. Besser ist eine feste Bezugskante, von der mehrere Maße direkt übertragen werden. Bei Serienbohrungen hilft eine Schablone oder ein Anschlag. Diagonalen zeigen, ob ein rechteckiger Rahmen wirklich rechtwinklig ist; gleiche Diagonalen sind dabei ein wichtiger Kontrollwert.
Beim Anzeichnen sollte die Strichstärke zur geforderten Genauigkeit passen. Ein breiter Bleistiftstrich kann mehrere Millimeter Interpretationsspielraum erzeugen. Auf glatten Oberflächen sind ablösbares Klebeband oder geeignete Marker möglich. Sichtflächen vorher auf Verträglichkeit prüfen und Markierungen so setzen, dass klar ist, welche Strichseite das tatsächliche Maß bezeichnet.
Vor Bohren und Sägen gegenprüfen
Vor einem nicht rückgängig zu machenden Schnitt gilt: nochmals messen, Bezugspunkt und Werkstückseite prüfen. Bei Wandbohrungen kommen zusätzlich Leitungs- und Ortungsprüfung sowie die vorgesehenen Installationszonen hinzu. Eine Wasserwaage zeigt nur dann zuverlässig an, wenn Auflageflächen sauber sind und das Werkzeug nicht beschädigt ist. Durch Umdrehen um 180 Grad lässt sich eine Libelle grob gegenprüfen.
Bandmaße dürfen nicht geknickt oder mit unkontrolliert zurückschnellendem Band verwendet werden. Gliedermaßstäbe müssen vollständig eingerastet sein. Für längere Distanzen oder wiederkehrende Innenmaße können Laser hilfreich sein, benötigen aber eine stabile Aufstellung und eine Plausibilitätskontrolle mit einem zweiten Messmittel.
Häufige Fragen
Warum ist der Haken am Bandmaß beweglich?
Das geringe Spiel gleicht die Materialstärke des Hakens bei Innen- und Außenmessungen aus.
Wie prüfe ich einen rechten Winkel?
Mit einem geeigneten Anschlagwinkel oder bei größeren Rechtecken zusätzlich über gleiche Diagonalmaße.
Bleistift oder Marker?
Das hängt von Oberfläche und Genauigkeit ab. Die Markierung sollte fein, sichtbar und ohne Schaden wieder entfernbar sein.
