Aderendhülsen schützen feindrähtige Leitungsenden (H07V-K) an Schraubklemmen, Reihenklemmen und Klemmleisten.

Aderendhülsen: Leiterenden sicher crimpen und schützen

Aderendhülsen schützen feindrähtige Leitungsenden (H07V-K) an Schraubklemmen, Reihenklemmen und Klemmleisten. Einpressbar mit Crimpzange, 0,5 bis 16 mm², mit und ohne Isolierkragen.

Funktion

Die Hülse fasst alle Einzeldrähte zusammen und bildet einen soliden Leiterabschluss. Verhindert das Aufspretzen und Berühren benachbarter Klemmen.

  • Zusammenfassen von Einzeldrähten
  • Verhindert Aufspretzen (Kurzschluss)
  • Pflicht bei Flexleitern an Schraubklemmen nach DIN VDE

Typen

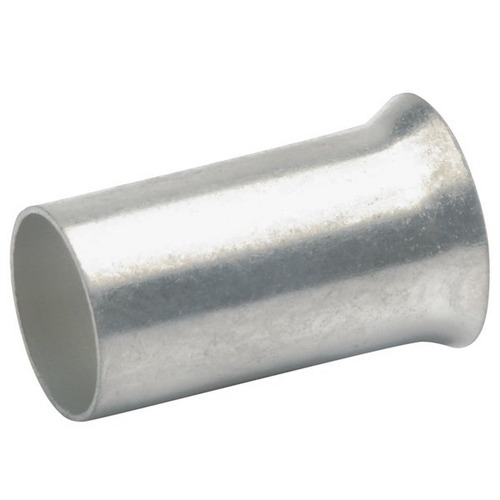

Ohne Kragen (nackt): für enge Klemmkammern. Mit Isolierkragen (farbig): einfacheres Handling und farbliche Kennzeichnung.

  • Ohne Kragen: für enge Klemmen

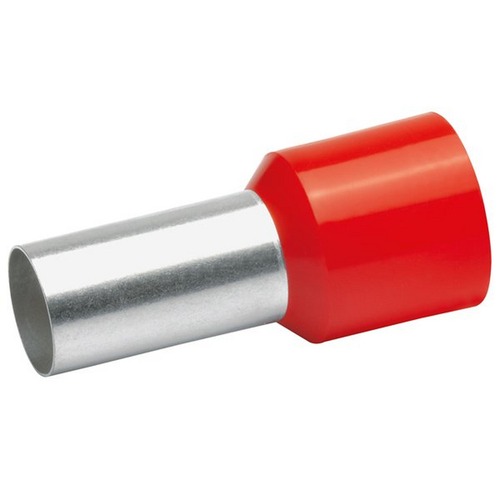

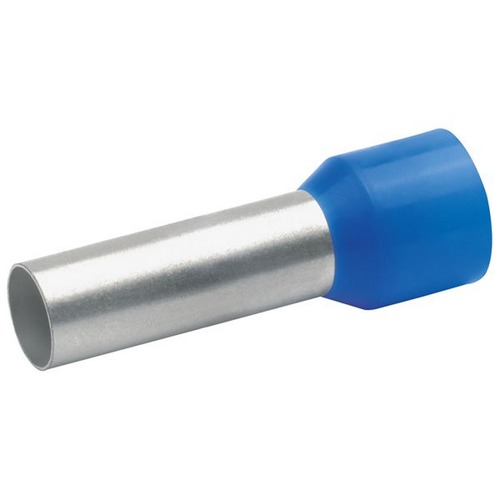

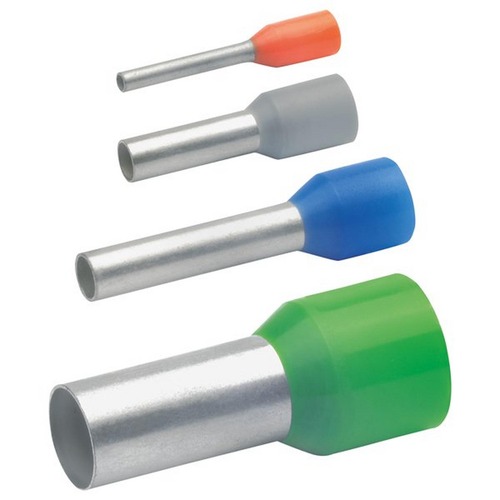

  • Mit Kragen (farbig): 0,5 mm² (weiß) bis 16 mm² (schwarz)
  • Farbkode nach DIN 46228

Werkzeug

Crimpzange für Aderendhülsen (Ratschen-Crimpzange). Magazincrimpzange für Massenverarbeitung.

  • Ratschen-Crimpzange für sauberen Crimp
  • Magazincrimpzange für schnelle Serienarbeit
  • Keine Zange: Qualität und Sicherheit beeinträchtigt

Querschnitte

0,5 mm² bis 16 mm² für Standardanwendungen. Zwillings-Aderendhülsen für zwei Leiter an einer Klemme.

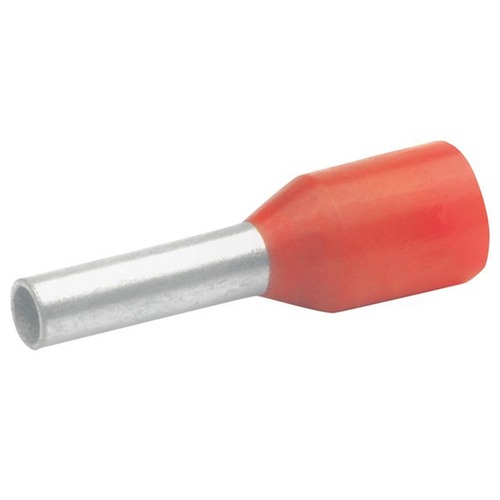

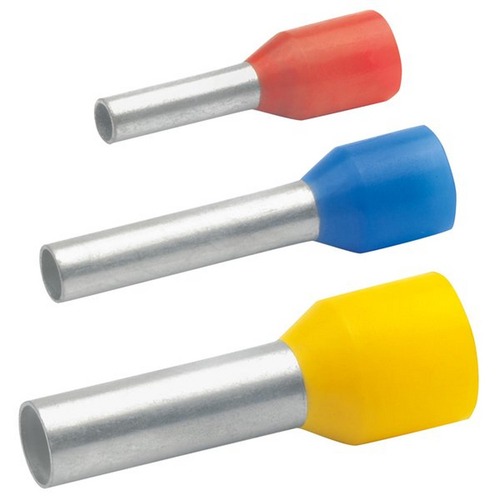

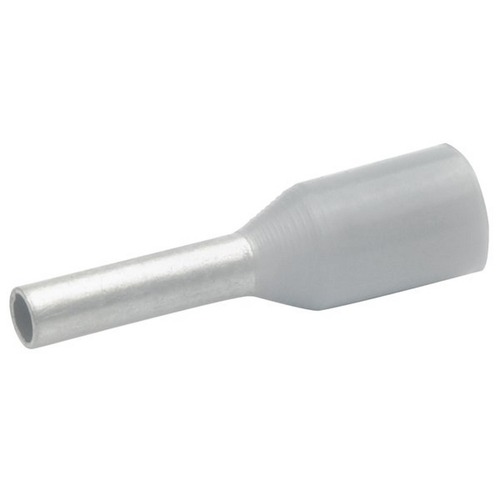

  • 0,5 mm² (weiß), 0,75 mm² (grau), 1,0 mm² (rot)
  • 1,5 mm² (schwarz), 2,5 mm² (blau), 4 mm² (grau)
  • Zwillingshülsen für 2 Leiter pro Klemme

Häufige Fragen

Sind Aderendhülsen Pflicht?
Bei feindrähtigen Leitungen (H07V-K) an Schraubklemmen schreibt DIN VDE 0100 Aderendhülsen vor. Bei Push-In-Klemmen (WAGO) sind sie optional, aber empfohlen.

Welche Aderendhülse für 1,5 mm² Leitung?
Schwarz, Innenquerschnitt 1,5 mm², Länge 8 oder 12 mm. Farbcode: schwarz. Mit oder ohne Kragen je nach Klemmtyp.

Welche Crimpzange brauche ich?
Eine Ratschen-Crimpzange (4-Punkt-Crimp) für 0,5–16 mm². Ratschen-Mechanismus sichert vollständigen Crimp — keine Handzange empfohlen.

Ratgeber & Praxiswissen

→ Aderendhülsen richtig einpressen: Anleitung

Werkzeug, Technik und häufige Fehler

→ WAGO-Klemmen vs. Schraubklemmen

Wann sind Aderendhülsen notwendig?
