Leerrohre und Leitungsführung planen
Rohrart, Durchmesser, Biegeradien und Reserven: Leitungswege im Neubau oder bei Renovierungen vorausschauend planen.
Zuletzt redaktionell aktualisiert: August 2026
Warum Leerrohre sinnvoll sind
Leerrohre schützen Leitungen mechanisch und können späteren Austausch oder Ergänzungen erleichtern. Das funktioniert nur, wenn Rohrart, Durchmesser, Verlauf und Einzugsmöglichkeiten passend geplant sind. Ein zu enges oder stark geknicktes Rohr bietet praktisch keine Reserve.
Rohrart nach Einsatzbereich wählen
Leichte, mittlere und schwere Ausführungen unterscheiden sich in Druckfestigkeit und Einsatzgebiet. Unterputz, Hohlwand, Beton, Erdreich oder Außenbereich stellen unterschiedliche Anforderungen. Nicht jedes Wellrohr ist für jede Verlegeart geeignet; Produktkennzeichnung und Herstellerfreigabe sind maßgeblich.
Durchmesser und Belegung
Neben dem Außendurchmesser der Leitung zählen Anzahl, Biegeradius und Einzugslänge. Reserven vereinfachen spätere Änderungen. Stark belegte Rohre erhöhen Reibung und können die Wärmeabfuhr beeinflussen. Dimensionierung und zulässige Belegung gehören in die Fachplanung.
Bögen, Zugstellen und Dokumentation
Enge Richtungswechsel vermeiden und zulässige Biegeradien einhalten. Bei langen oder komplexen Strecken sind zugängliche Zug- oder Abzweigstellen wichtig. Vor dem Verputzen oder Schließen von Wänden sollten Verlauf, Dosen und Übergänge fotografiert und bemaßt werden.
Strom, Daten und andere Systeme
Leitungen unterschiedlicher Systeme dürfen nicht automatisch gemeinsam geführt werden. Trennung, elektromagnetische Verträglichkeit, Brandschutz und Gebäudetechnik müssen berücksichtigt werden. Netzspannungsinstallationen sind Aufgabe qualifizierter Elektrofachkräfte.
Rohrdurchmesser und Belegungsreserve
Ein Rohr darf nicht nur für den aktuellen Leitungsquerschnitt gerade ausreichen. Mehrere Leitungen, Stecker oder vorkonfektionierte Enden benötigen zusätzlichen Platz. Reserven reduzieren Reibung und erleichtern spätere Änderungen. Welche Belegung zulässig ist, hängt von Rohrsystem, Leitungsart, Verlegeart und thermischen Bedingungen ab; verbindlich sind Normen und Herstellerangaben.
Bei langen Strecken sollte der Einziehweg in Abschnitte gegliedert werden. Zugängliche Dosen oder Revisionspunkte erleichtern den späteren Austausch. Ein Zugdraht kann helfen, darf aber nicht als Ersatz für einen geeigneten Einziehstrumpf oder ein Einziehwerkzeug bei hohen Kräften dienen. Daten- und Energieleitungen müssen entsprechend den geltenden Regeln getrennt geplant werden.
Leitungswege dokumentieren und schützen
Vor dem Verschließen von Wand oder Boden sollten Verlauf, Abzweige und Dosen fotografisch und maßlich dokumentiert werden. Die Unterlagen helfen bei späteren Bohrungen und Umbauten. Rohre sind gegen Quetschen, scharfe Kanten und das Eindringen von Schmutz zu schützen. Offene Enden werden bis zum Einziehen sauber verschlossen.
Bei Übergängen zwischen Bauteilen sind Bewegungen und mögliche mechanische Belastungen zu berücksichtigen. Sehr enge Kabelbinder, Nägel oder improvisierte Drahtbefestigungen können das Rohr beschädigen. Befestigungsabstände und Verbindungsmuffen richten sich nach dem System. Elektrische Leitungsanlagen müssen von einer Elektrofachkraft dimensioniert, angeschlossen und geprüft werden.
Häufige Fragen
Welcher Leerrohrdurchmesser ist richtig?
Das hängt von Leitungstyp, Anzahl, Länge und Biegeradien ab. Eine pauschale Größe ist nicht zuverlässig; Reserven sollten eingeplant werden.
Kann man später immer Kabel nachziehen?
Nein. Zu enge, geknickte oder sehr lange Rohrstrecken können einen späteren Einzug verhindern.

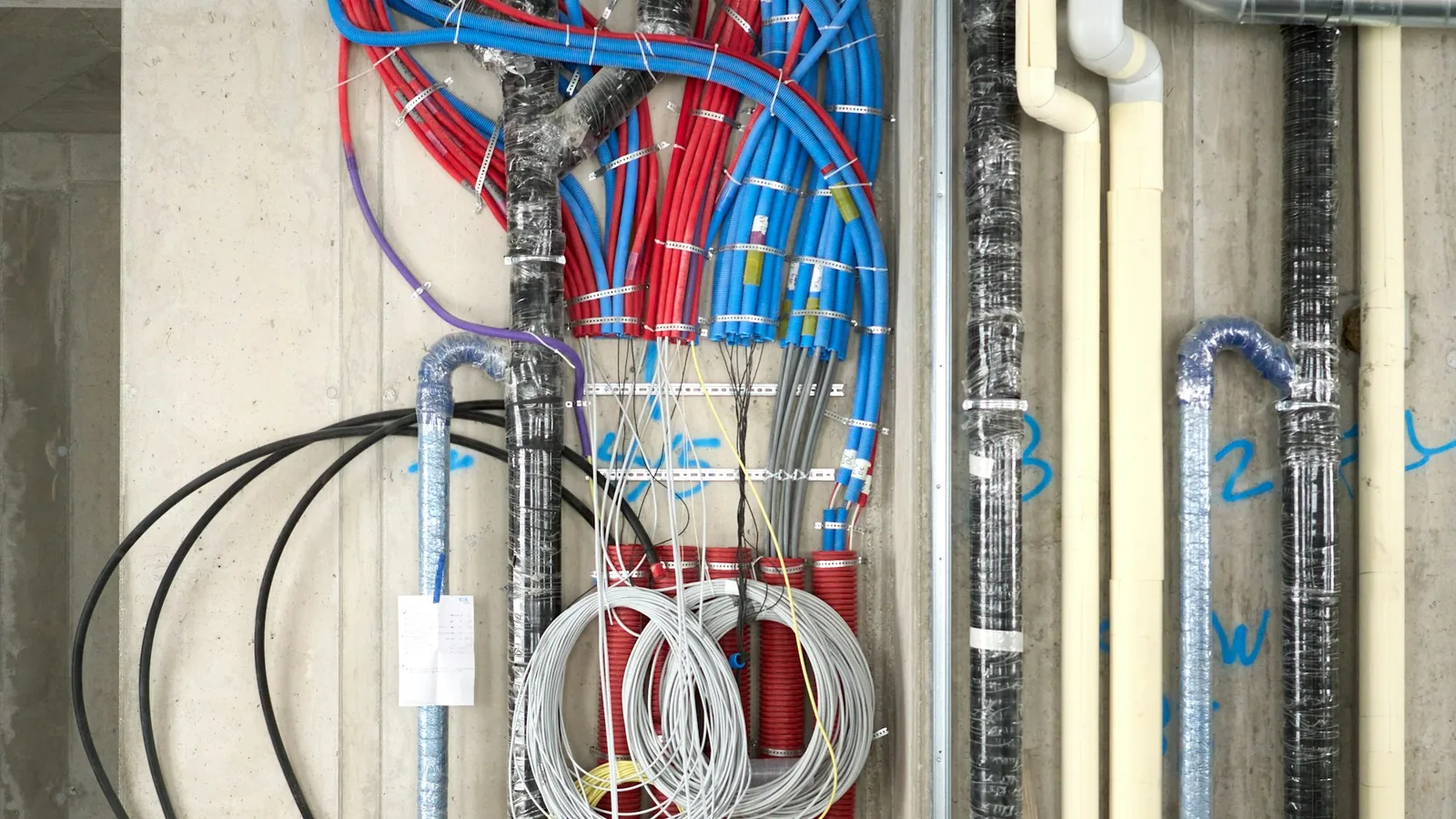

Sind rote und blaue Rohre fest definiert?
Farben können der Zuordnung dienen, ersetzen aber keine technische Kennzeichnung oder Dokumentation.
