Installationsdosen richtig auswählen

Unterputz, Hohlwand oder Aufputz: Dosen nach Untergrund, Tiefe, Einbauart und benötigtem Platz unterscheiden.

Zuletzt redaktionell aktualisiert: August 2026

Die Einbauart entscheidet

Unterputzdosen werden in massiven Wänden eingesetzt, Hohlwanddosen in geeigneten Plattenwerkstoffen befestigt und Aufputzdosen sichtbar auf der Oberfläche montiert. Die Bauformen sind nicht beliebig austauschbar. Die vorgesehene Verwendung und die Herstellerangaben müssen zum Untergrund passen.

Tiefe und Platzbedarf

Tiefe Dosen bieten mehr Raum für Leitungsreserven, Verbindungsklemmen und Geräteeinsätze. Das erleichtert eine übersichtliche Installation, entbindet aber nicht von den zulässigen Belegungs- und Biegeradien. Vor der Auswahl sollte feststehen, welcher Schalter, welche Steckdose oder welches Gerät montiert wird.

Einzel-, Mehrfach- und Verbindungsdosen

Für Kombinationen werden geeignete Dosen im korrekten Abstand verbunden oder Mehrfachsysteme verwendet. Verbindungsöffnungen und Einführungen müssen zur geplanten Leitungsführung passen. Bei Abzweig- und Verbindungsstellen ist die spätere Zugänglichkeit zu berücksichtigen.

Besondere Anforderungen

Feuchtigkeit, Außenbereiche, Brandschutzwände, luftdichte Ebenen oder Betonbau können spezielle Dosen und Zubehör erfordern. Eine normale Standarddose darf nicht ohne Nachweis für solche Bereiche verwendet werden. Herstellerfreigaben und Planungsvorgaben sind entscheidend.

Sicherheit bei Elektroarbeiten

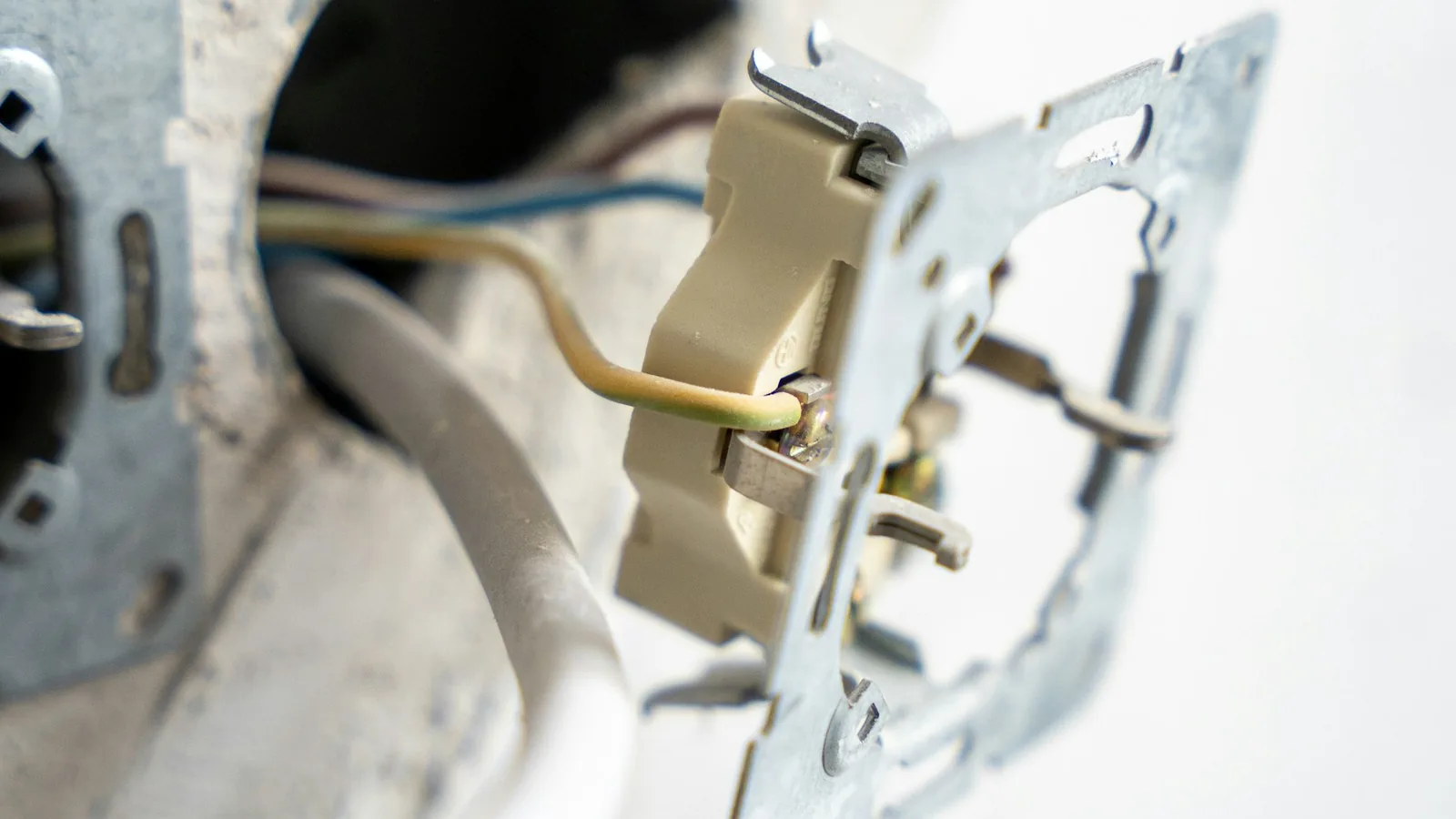

Das Bild zeigt eine geöffnete Installation. Solche Arbeiten sind nichts für ungeübte Personen: Freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen gehören zum Fachverfahren. Auswahl und Montage in Netzspannungsanlagen müssen durch eine Elektrofachkraft erfolgen.

Dosentiefe, Geräteeinsatz und Platzbedarf

Neben dem Wandaufbau entscheidet die benötigte Tiefe. Flache Dosen können bei zusätzlichen Klemmen, mehreren Leitungen oder tiefen Geräteeinsätzen schnell zu eng werden. Größere Tiefe erleichtert eine ordentliche Leitungsführung, darf aber die Wandkonstruktion nicht unzulässig schwächen. Für Kombinationen müssen Dosen exakt ausgerichtet und im vorgesehenen Abstand verbunden werden.

Vor der Auswahl sind Anzahl und Art der Leitungen, der spätere Geräteeinsatz und mögliche Reserven zu klären. Elektronik-Einsätze, Netzwerkkomponenten oder Überspannungselemente benötigen teilweise mehr Raum als ein einfacher Schalter. Herstellerangaben zu Einbautiefe, Befestigung und Kombinierbarkeit sind deshalb wichtiger als eine Auswahl nur nach dem Außendurchmesser.

Öffnungen, Schutzart und Befestigung

Leitungseinführungen müssen zur Leitungs- oder Rohrart passen und so geöffnet werden, dass keine scharfen Kanten entstehen. In staubigen, feuchten oder außenliegenden Bereichen sind geeignete Aufputzgehäuse und die geforderte Schutzart entscheidend. Schallschutz-, Brandschutz- und luftdichte Installationen benötigen spezielle Systemkomponenten; eine Standarddose erfüllt diese Anforderungen nicht automatisch.

Hohlwanddosen werden mit den vorgesehenen Klemmen befestigt, Unterputzdosen mit geeignetem Setzmaterial. Die Dose muss plan, verdrehsicher und in der richtigen Tiefe sitzen. Anschluss und Prüfung elektrischer Betriebsmittel bleiben Sache einer Elektrofachkraft. Der Ratgeber dient der Produktauswahl und Planung, nicht als Anleitung für Arbeiten unter Spannung.
