FI, LS und FI/LS: Unterschiede verstehen
Fehlerstromschutz, Leitungsschutz und kombinierte Geräte verständlich erklärt – ohne Anleitung zum Selbsteinbau.
Zuletzt redaktionell aktualisiert: August 2026
Drei Begriffe, verschiedene Aufgaben
Ein Fehlerstrom-Schutzschalter, häufig FI oder RCD genannt, überwacht Differenzströme. Ein Leitungsschutzschalter, kurz LS, schützt Leitungen vor Überlast und Kurzschluss. Ein FI/LS kombiniert beide Funktionen für einen Stromkreis in einem Gerät. Keines der Geräte ersetzt eine fachgerechte Anlagenplanung.
Was ein FI beziehungsweise RCD macht
Der RCD vergleicht hin- und zurückfließende Ströme und schaltet bei einer unzulässigen Differenz ab. Bemessungsdifferenzstrom, Typ, Polzahl und Einsatzbereich müssen zur Anlage passen. Die Auswahl lässt sich nicht allein anhand eines Onlinefotos oder der Gehäusebreite treffen.
Was ein LS-Schalter macht
Der LS-Schalter reagiert auf Überlast und Kurzschluss. Nennstrom, Auslösecharakteristik, Ausschaltvermögen, Leiterquerschnitt und Verlegebedingungen gehören zusammen. Ein höherer Nennstrom ist nicht automatisch besser und darf nicht ohne Berechnung eingesetzt werden.
Wann FI/LS eingesetzt werden
Kombinierte FI/LS-Geräte können einzelne Stromkreise getrennt gegen Fehlerstrom sowie Überlast und Kurzschluss schützen. Das kann die Zuordnung bei einer Abschaltung erleichtern. Platzbedarf, Selektivität, Anlagenkonzept und Herstellerkompatibilität sind Teil der Planung.
Prüfung und Sicherheit

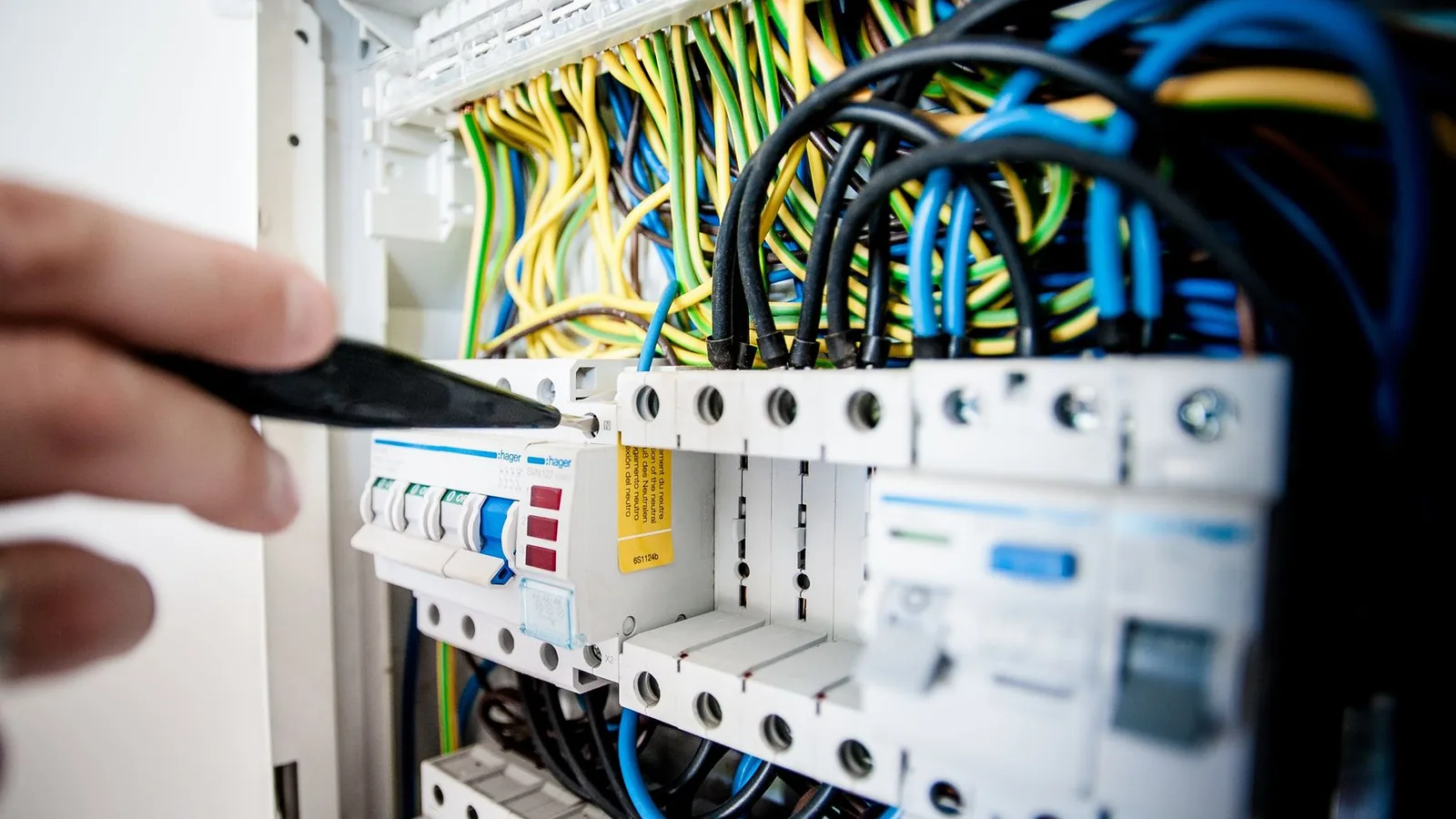

Das Foto zeigt Arbeiten an einem geöffneten Verteiler. Solche Arbeiten sind lebensgefährlich und ausschließlich Elektrofachkräften vorbehalten. Eine Prüftaste dient der Funktionskontrolle nach Herstellerangaben, ersetzt aber keine fachgerechte Messung und wiederkehrende Prüfung der Anlage.
Kenndaten gehören in die Fachplanung
Nennstrom, Auslösecharakteristik, Bemessungsdifferenzstrom, Polzahl und Schaltvermögen sind keine frei austauschbaren Werte. Sie müssen zu Netzform, Leiterquerschnitt, Last, Vorsicherung und Schutzkonzept passen. Auch die Selektivität zu vor- und nachgelagerten Schutzorganen ist zu berücksichtigen. Ein Gerät mit scheinbar ähnlicher Beschriftung ist deshalb nicht automatisch ein geeigneter Ersatz.
Beim Einkauf sind vollständige technische Daten, eindeutige Typenbezeichnung und die Kompatibilität zum eingesetzten System wichtig. Sammelschienen, Hilfskontakte und Verteilereinbau können herstellerspezifische Anforderungen haben. Auswahl, Berechnung und Einbau müssen durch eine Elektrofachkraft erfolgen; der Ratgeber erklärt lediglich die unterschiedlichen Schutzaufgaben.
Prüfung und wiederkehrende Kontrolle
Schutzgeräte sind Teil eines gesamten Schutzsystems. Nach Errichtung oder Änderung sind normgerechte Messungen und eine Dokumentation erforderlich. Die Prüftaste eines Fehlerstromschutzschalters kontrolliert eine Gerätefunktion, ersetzt aber keine fachgerechte Messung der Abschaltbedingungen. Hinweise des Herstellers zu Prüfintervallen und Bedienung sind zu beachten.
Wenn ein Schutzschalter wiederholt auslöst, darf er nicht dauerhaft überbrückt oder gegen einen vermeintlich stärkeren Typ getauscht werden. Die Ursache kann in Leitung, Betriebsmittel, Feuchtigkeit oder Überlast liegen und muss fachlich eingegrenzt werden. Arbeiten im Verteiler sind wegen der hohen Gefährdung ausschließlich Elektrofachkräften vorbehalten.
Häufige Fragen
Ist ein FI dasselbe wie ein Sicherungsautomat?
Nein. Der FI/RCD überwacht Fehlerströme, der LS schützt Leitungen vor Überlast und Kurzschluss.
Was bedeutet FI/LS?
Ein FI/LS kombiniert Fehlerstrom- und Leitungsschutz für einen Stromkreis in einem Gerät.
Darf ich einen Schutzschalter selbst austauschen?
Nein. Arbeiten im Stromverteiler müssen wegen der erheblichen Gefahren und erforderlichen Prüfungen von einer Elektrofachkraft ausgeführt werden.
