Muffentüllen 11,3/7,9/38,1 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser10,5-11,3 mmBunddurchmesser14,3 mmLänge38,1 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht2,7 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014748. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,59 € / 1 Stck)
Muffentüllen 12,5/9,5/35,5 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser12-14,5 mmMaterialstärke3,2 mmBunddurchmesser15 mmLänge35,5 mmMaß F12 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht3,2 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014750. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,45 € / 1 Stck)
Muffentüllen 12,7/8,7/26,8 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser12,2-15,1 mmMaterialstärke0,8 mmBunddurchmesser19,1 mmLänge26,8 mmMaß F12,2 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht3,7 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014751. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,48 € / 1 Stck)
Muffentüllen 14,0/10,3/38,0 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser12,5-14 mmBunddurchmesser19 mmLänge38 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht3,5 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014749. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,71 € / 1 Stck)

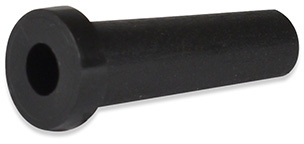

Muffentüllen 7,0/4,0/22,2 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser5-7 mmBunddurchmesser9,5 mmLänge22,2 mmMaterialPVCFarbeschwarzUrsprungslandChina (Volksrepublik)RoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht0,8 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014744. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (1,49 € / 1 Stck)
Muffentüllen 7,5/4,0/39,0 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser5,6-7,5 mmBunddurchmesser10,5 mmLänge39 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,2 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014745. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,44 € / 1 Stck)

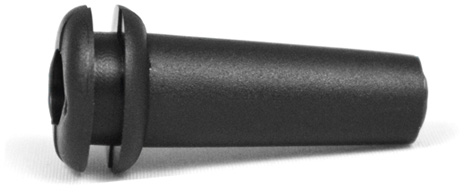

Muffentüllen 7,6/6,1/31,7 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser7,9-8,2 mmMaterialstärke3,8 mmBunddurchmesser14,2 mmLänge31,7 mmMaß G8,2 mmMaß F5,5 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,9 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014740. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,38 € / 1 Stck)
Muffentüllen 8,7/5,1/42,9 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser7,1-8,7 mmMaterialstärke1,6 mmBunddurchmesser14,3 mmLänge42,9 mmMaß G8,7 mmMaß F5,1 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht2,6 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014741. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,47 € / 1 Stck)
Muffentüllen 9,5/6,4/14,3 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser7,9-9,5 mmMaterialstärke2,4 mmBunddurchmesser14,2 mmLänge14,3 mmMaß G9,5 mmMaß F6,4 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,4 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014742. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,30 € / 1 Stck)
Muffentüllen 9,5/6,4/23,0 – PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser7,9-9,5 mmMaterialstärke2,6 mmBunddurchmesser14 mmLänge23 mmMaß G9,5 mmMaß F6,4 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,5 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014743. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,36 € / 1 Stck)
Muffentüllen 9,5/7,0/36,0 – PVC schwarz, Lochdurchmesser 8-9,5 mmDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser8-9,5 mmBunddurchmesser14 mmLänge41,5 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,9 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014747. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,41 € / 1 Stck)
Muffentüllen 9,5/7,0/36,0 – PVC schwarz, Lochdurchmesser 9,5-9,5 mmDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenLochdurchmesser9,5-9,5 mmBunddurchmesser11,5 mmLänge36 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht1,5 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014746. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,38 € / 1 Stck)
Multikabeltüllen 20,0/1,6/8-17 – Muffentülle PVC schwarzDieser Typ Kabeltüllen schützt Kabel optimal gegen Abknicken an Gehäusen und Blechen.Technische DatenKabelabmessungen8-17 mmMaterialstärke1,6 mmMaß Ø20 mmMaterialPVCFarbeschwarzUrsprungslandGroßbritannienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)50 Stück – 1 Bestellmenge = 1 VPEGewicht3,7 gGeeignet fürKnickschutz für Kabel am GehäuseaustrittGeräte- und LeuchtenbauBlech- und KunststoffgehäuseHersteller-Artikelnummer 300014752. Lieferung in Verpackungseinheiten zu 50 Stück.
Inhalt: 50 Stck (0,66 € / 1 Stck)
Für welche Anwendung eignen sich Muffentüllen?
Eine Leitung, die aus einem Gehäuse tritt und dann seitlich weggeführt wird, knickt genau an der Kante. Mit der Zeit brechen die Adern. Die Muffentülle hat neben dem Bund, der in der Bohrung sitzt, eine längere Muffe, die die Leitung ein Stück weit führt und den Biegeradius vergrößert. Netzgeräte, Handwerkzeuge, Leuchten und Messgeräte werden so angeschlossen.
Die Muffentüllen bestehen aus PVC und werden von innen oder außen in die Bohrung gedrückt; die Nut nimmt Bleche von 0,8 bis 3,8 mm auf.
Für Durchführungen ohne Knickschutz reichen die einfachen Kabeltüllen.
So wählst du die richtige Größe
Die Artikelbezeichnung „7,6/6,1/31,7“ nennt Lochdurchmesser, Kabeldurchmesser und Muffenlänge. Wähle den Lochdurchmesser passend zur Bohrung im Gehäuse (5 bis 12,5 mm) und den Innendurchmesser passend zum Kabel. Die Muffenlänge (14,3 bis 42,9 mm) richtet sich nach dem gewünschten Knickschutz: Je steifer das Kabel, desto länger die Muffe.
In den technischen Daten stehen außerdem Bunddurchmesser (9,5 bis 19,1 mm) und Materialstärke.
Größenbereiche im Sortiment
| Lochdurchmesser | 5 bis 12,5 mm (12 Artikel) |
| Länge | 14,3 bis 42,9 mm (12 Artikel) |
| Bunddurchmesser | 9,5 bis 19,1 mm (12 Artikel) |
| Materialstärke | 0,8 bis 3,8 mm (7 Artikel) |
| Artikel in dieser Kategorie | 13 |
Im Sortiment stehen 13 Ausführungen. Häufig bestellte Werte für Lochdurchmesser sind 7,9-9,5 mm, 7,9-8,2 mm, 7,1-8,7 mm, 5-7 mm, 5,6-7,5 mm, 9,5-9,5 mm. Liegt dein Maß zwischen zwei Größen, hilft dir die Filterfunktion in der Artikelliste oder ein kurzer Anruf bei uns; wir prüfen anhand der Maßzeichnung, welche Ausführung passt.
Material & Eigenschaften
PVC in schwarz. Alle Artikel sind RoHS-konform und werden überwiegend in Großbritannien gefertigt.
Auf einen Blick
| Material | PVC (13 Artikel) |
| Farben | schwarz (13 Artikel) |
| VPE | 50 Stück (13 Artikel) |
| RoHS | alle Artikel RoHS-konform |
| Herkunft | Großbritannien (12 Artikel), China (Volksrepublik) (1 Artikel) |
Montage & Handhabung
Bohrung entgraten und die Tülle mit der Muffe voran von innen durch das Loch schieben, bis der Bund in der Nut sitzt. Anschließend die Leitung durch die Muffe führen. Bei engen Passungen ein wenig Spülmittel verwenden, kein Öl. Die Muffe zeigt nach außen und führt die Leitung; achte darauf, dass die Leitung ohne scharfen Knick aus der Muffe läuft.
Bestellt wird in Verpackungseinheiten (VPE) von 50 Stück; die VPE steht bei jedem Artikel und ist zugleich der Bestellschritt im Warenkorb. Der angezeigte Preis gilt je Stück. Lagerware versenden wir in 1–2 Werktagen ab Hahnbach, ab 79 € Bestellwert innerhalb Deutschlands versandkostenfrei. Wenn du größere Mengen oder eine Größe brauchst, die hier nicht gelistet ist, sprich uns an: Das Sortiment von emico umfasst weitere Abmessungen auf Anfrage.
Häufige Fragen
Wie montiere ich eine Muffentülle?
Die Tülle wird mit der Muffe voran von innen durch die Bohrung geschoben, bis der Bund in der Nut sitzt. Bei engen Passungen hilft ein Tropfen Spülmittel.
Hält die Tülle das Kabel fest?
Sie führt und schützt das Kabel, ist aber keine Zugentlastung. Wenn am Kabel gezogen wird, kombiniere sie mit einem Zugentlaster oder einem Kabelbinder im Gehäuseinneren.
Wie viele Stück enthält eine Packung?
Alle Ausführungen werden in Verpackungseinheiten zu 50 Stück geliefert.
