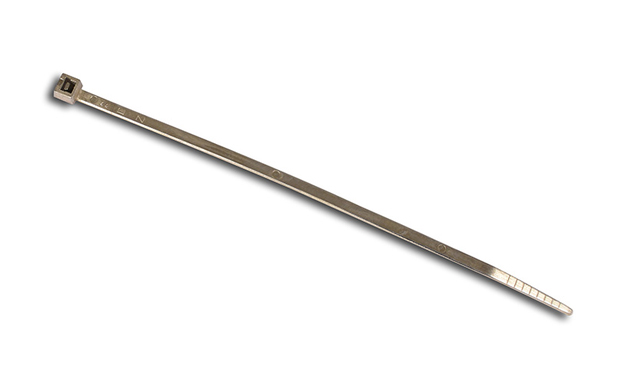

Kabelbinder 3,6x140 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandDeutschlandRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGewicht0,6 gGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016571. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (2,49 € / 1 Stck)
Kabelbinder 4,8x200 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGewicht1,3 gGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016572. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (5,12 € / 1 Stck)
Kabelbinder 4,8x300 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGewicht1,6 gGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300020163. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (7,31 € / 1 Stck)
Kabelbinder 4,8x430 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016574. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (11,70 € / 1 Stck)
Kabelbinder 7,8x240 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016575. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (12,78 € / 1 Stck)
Kabelbinder 7,8x300 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016576. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (14,92 € / 1 Stck)
Kabelbinder 7,8x365 – PA 6.6 versilbertKabelbinder elektrisch leitend - versilbertZum Erden von Kabeln, bzw. Masseanbindung von Kabelschirm auf Gehäuse, Hutschiene, Chassis, etc.Temperaturbeständig von -40° bis +85°C.Technische DatenBrennverhaltenUL 94 V-2MaterialPA 6.6FarbeversilbertUrsprungslandItalienRoHSRoHS-konformVerpackungseinheit (Preis je VPE)100 Stück – 1 Bestellmenge = 1 VPEGewicht5 gGeeignet fürErden von Kabelschirmen auf Gehäuse, Hutschiene oder ChassisMasseanbindung im Schaltschrank und GerätebauBündeln geschirmter Leitungen mit gleichzeitiger KontaktierungHersteller-Artikelnummer 300016577. Lieferung in Verpackungseinheiten zu 100 Stück.
Inhalt: 100 Stck (17,46 € / 1 Stck)
Für welche Anwendung eignen sich Kabelbinder elektrisch leitend?
Geschirmte Leitungen wirken nur, wenn der Schirm großflächig auf Masse liegt. Mit einem elektrisch leitenden Kabelbinder verbindest du den freigelegten Schirm direkt mit dem Gehäuse, der Hutschiene oder dem Chassis, ohne Schirmklemme und ohne zusätzliches Erdungsband. Das Band ist versilbert und stellt beim Anziehen einen flächigen, niederohmigen Kontakt her.
Der Einsatz reicht vom Schaltschrank über Steuerungen im Maschinenbau bis zur Mess- und Regeltechnik, überall dort, wo EMV-gerechte Schirmauflage gefordert ist. Die Binder sind temperaturbeständig von −40 °C bis +85 °C und nach UL 94 V-2 eingestuft.
Für die reine mechanische Bündelung ohne Erdungsfunktion nimmst du die Standard-Kabelbinder.
So wählst du die richtige Größe
Die Bezeichnung „3,6x140“ steht für 3,6 mm Bandbreite und 140 mm Länge. Für eine Schirmauflage brauchst du genug Bandlänge, um Leitung und Erdungspunkt (Hutschiene, Blechlasche, Sammelschiene) gemeinsam zu umschließen. Rechne den Umfang beider Teile zusammen und schlage etwa 30 mm für den Verschluss auf.
Breitere Bänder legen eine größere Kontaktfläche auf den Schirm. Wenn du die Wahl hast, nimm die breitere Ausführung.
Größenbereiche im Sortiment
| Artikel in dieser Kategorie | 7 |
Im Sortiment stehen 7 Ausführungen. Zu jedem Artikel findest du eine Maßzeichnung und die technischen Daten. Liegt dein Maß zwischen zwei Größen, hilft dir ein kurzer Anruf bei uns; wir prüfen anhand der Zeichnung, welche Ausführung passt.
Material & Eigenschaften
Trägermaterial ist PA 6.6, die Oberfläche ist versilbert. Die Versilberung sorgt für den elektrischen Kontakt und ist beständig gegen Anlaufen. Alle Artikel sind RoHS-konform und werden in Italien beziehungsweise Deutschland gefertigt. Der Silberpreis beeinflusst den Einkaufspreis dieser Artikel; deshalb kann sich der Preis kurzfristig ändern.
Auf einen Blick
| Material | PA 6.6 (7 Artikel) |
| Farben | versilbert (7 Artikel) |
| VPE | 100 Stück (7 Artikel) |
| RoHS | alle Artikel RoHS-konform |
| Herkunft | Italien (6 Artikel), Deutschland (1 Artikel) |
Montage & Handhabung
Den Kabelschirm auf der Länge des Bandes freilegen, die Leitung auf den blanken Erdungspunkt legen und den Binder um Leitung und Erdungspunkt legen. Mit der Kabelbinderzange straff anziehen, damit das versilberte Band flächig auf dem Schirmgeflecht aufliegt. Kontaktflächen müssen metallisch blank sein; Lack, Eloxal oder Oxidschichten vorher entfernen. Den Übergangswiderstand nach der Montage prüfen.
Bestellt wird in Verpackungseinheiten (VPE) von 100 Stück; die VPE steht bei jedem Artikel und ist zugleich der Bestellschritt im Warenkorb. Der angezeigte Preis gilt je Stück. Lagerware versenden wir in 1–2 Werktagen ab Hahnbach, ab 79 € Bestellwert innerhalb Deutschlands versandkostenfrei. Wenn du größere Mengen oder eine Größe brauchst, die hier nicht gelistet ist, sprich uns an: Das Sortiment von emico umfasst weitere Abmessungen auf Anfrage.
Häufige Fragen
Ersetzt der Kabelbinder eine Schirmklemme?
Für viele Anwendungen ja: Der versilberte Binder legt den Schirm flächig auf den Erdungspunkt. Bei sehr hohen Anforderungen an die Übergangsimpedanz oder bei häufigem Lösen bleibt die Schirmklemme die bessere Wahl.
Worauf lege ich den Schirm auf?
Auf blankes Metall: Hutschiene, Montageplatte, Gehäusewand oder Sammelschiene. Lackierte oder eloxierte Flächen musst du an der Kontaktstelle freilegen.
Wie viele Stück enthält eine Packung?
Alle Ausführungen werden in Verpackungseinheiten zu 100 Stück geliefert.
