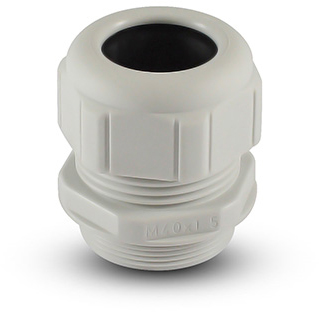

Kabelverschraubung M12x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich2-6,5 mmSchutzartIP 68-5 barSchlüsselweite15 mmDrehmoment2 NmHöhe20 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht3,1 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013716. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M12x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich2-6,5 mmSchutzartIP 68-5 barSchlüsselweite15 mmDrehmoment2 NmHöhe20 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht3,5 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013718. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M16x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich4-10 mmSchutzartIP 68-5 barSchlüsselweite20 mmDrehmoment2,5 NmHöhe23 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht5,6 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013719. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M16x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich4-10 mmSchutzartIP 68-5 barSchlüsselweite20 mmDrehmoment2,5 NmHöhe23 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht5,8 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013720. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M20x1,5 – PA 6.6 grau, Höhe 27 mmIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich6-12 mmSchutzartIP 68-5 barSchlüsselweite24 mmDrehmoment4 NmHöhe27 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht9,799999999999999 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013722. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M20x1,5 – PA 6.6 grau, Höhe 28 mmIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich7-14 mmSchutzartIP 68-5 barSchlüsselweite27 mmDrehmoment4 NmHöhe28 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht12,7 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013728. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M20x1,5 – PA 6.6 schwarz, Höhe 27 mmIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich6-12 mmSchutzartIP 68-5 barSchlüsselweite24 mmDrehmoment4 NmHöhe27 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht9,799999999999999 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013726. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M20x1,5 – PA 6.6 schwarz, Höhe 28 mmIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich7-14 mmSchutzartIP 68-5 barSchlüsselweite27 mmDrehmoment4 NmHöhe28 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht12,4 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013730. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M25x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich9-16 mmSchutzartIP 68-5 barSchlüsselweite28 mmDrehmoment6 NmHöhe33 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht15,7 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013732. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M25x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich9-16 mmSchutzartIP 68-5 barSchlüsselweite28 mmDrehmoment6 NmHöhe33 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013735. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M32x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich10-21 mmSchutzartIP 68-5 barSchlüsselweite36 mmDrehmoment7 NmHöhe39 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht26,700000000000003 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013736. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M32x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich10-21 mmSchutzartIP 68-5 barSchlüsselweite36 mmDrehmoment7 NmHöhe39 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht26,700000000000003 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013737. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M40x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich16-28 mmSchutzartIP 68-5 barSchlüsselweite46 mmDrehmoment7,5 NmHöhe43 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht43,8 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013738. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M40x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich16-28 mmSchutzartIP 68-5 barSchlüsselweite46 mmDrehmoment7,5 NmHöhe43 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGewicht43,8 gGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013739. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M50x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich21-34,5 mmSchutzartIP 68-5 barSchlüsselweite53 mmDrehmoment8 NmHöhe50 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013740. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M50x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich21-34,5 mmSchutzartIP 68-5 barSchlüsselweite53 mmDrehmoment8 NmHöhe50 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013741. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M63x1,5 – PA 6.6 grauIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich30-44,5 mmSchutzartIP 68-5 barSchlüsselweite65 mmDrehmoment9 NmHöhe55 mmMaterialPA 6.6FarbegrauUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013742. Lieferung in Verpackungseinheiten zu 1 Stück.
Kabelverschraubung M63x1,5 – PA 6.6 schwarzIP 68 - 5 bar. Wasserdicht, selbsthemmend.Temperaturbereich: -25°C bis +100°CTechnische DatenKlemmbereich30-44,5 mmSchutzartIP 68-5 barSchlüsselweite65 mmDrehmoment9 NmHöhe55 mmMaterialPA 6.6FarbeschwarzUrsprungslandDeutschlandRoHSRoHS-konformMindestmenge (VPE)1 StückGeeignet fürDichte Kabeleinführung in Gehäuse, Verteiler und KlemmenkästenZugentlastung von Leitungen am GehäuseaustrittFeuchträume und Außenbereich (IP 68)Hersteller-Artikelnummer 300013743. Lieferung in Verpackungseinheiten zu 1 Stück.
Für welche Anwendung eignen sich Kabelverschraubungen?
Eine Kabelverschraubung führt die Leitung dicht in ein Gehäuse, einen Verteiler oder einen Klemmenkasten und entlastet sie gleichzeitig vom Zug. Beim Anziehen der Hutmutter presst der Dichteinsatz auf den Leitungsmantel und hält die Leitung fest. Die Ausführungen in dieser Kategorie sind wasserdicht nach IP 68 bis 5 bar und selbsthemmend, das heißt, die Hutmutter löst sich unter Vibration nicht.
Einsatzgebiete sind Elektroverteiler in Feuchträumen, Gehäuse im Außenbereich, Maschinensteuerungen, Pumpen und Lichtinstallationen. Der Temperaturbereich reicht von −25 °C bis +100 °C.
Passende Kontermuttern und Verschlussschrauben für freie Bohrungen findest du in den Nachbarkategorien.
So wählst du die richtige Größe
Zwei Maße zählen: das Gewinde und der Klemmbereich. Das Gewinde (M12x1,5 bis M63x1,5) muss zur Bohrung im Gehäuse passen. Der Klemmbereich gibt an, welchen Außendurchmesser die Leitung haben darf; die kleinste Verschraubung M12 klemmt 2 bis 6,5 mm, die größte M63 bis 30 mm. Miss den Leitungsdurchmesser und wähle die Verschraubung, in deren Klemmbereich er möglichst mittig liegt.
In den technischen Daten stehen außerdem Schlüsselweite, Bauhöhe und das empfohlene Anzugsmoment (2 bis 9 Nm).
Größenbereiche im Sortiment
| Klemmbereich | 2 bis 30 mm (18 Artikel) |
| Schlüsselweite | 15 bis 65 mm (18 Artikel) |
| Höhe | 20 bis 55 mm (18 Artikel) |
| Drehmoment | 2 bis 9 Nm (18 Artikel) |
| Artikel in dieser Kategorie | 18 |
Im Sortiment stehen 18 Ausführungen. Häufig bestellte Werte für Klemmbereich sind 2-6,5 mm, 4-10 mm, 6-12 mm, 7-14 mm, 9-16 mm, 10-21 mm. Liegt dein Maß zwischen zwei Größen, hilft dir die Filterfunktion in der Artikelliste oder ein kurzer Anruf bei uns; wir prüfen anhand der Maßzeichnung, welche Ausführung passt.
Material & Eigenschaften
Gehäuse und Hutmutter bestehen aus PA 6.6, der Dichteinsatz aus Elastomer. Lieferbar in grau (ähnlich RAL 7035) und schwarz (ähnlich RAL 9005). Alle Artikel sind RoHS-konform und werden in Deutschland gefertigt.
Auf einen Blick
| Material | PA 6.6 (18 Artikel) |
| Farben | grau (9 Artikel), schwarz (9 Artikel) |
| VPE | 1 Stück (18 Artikel) |
| RoHS | alle Artikel RoHS-konform |
| Herkunft | Deutschland (18 Artikel) |
Montage & Handhabung
Verschraubung in die Gehäusebohrung setzen, bei glatter Bohrung von innen mit der Kontermutter sichern. Leitung durchführen, Hutmutter von Hand aufdrehen und mit dem Schlüssel bis zum angegebenen Anzugsmoment (2 bis 9 Nm) festziehen. Der Dichteinsatz muss rundum am Leitungsmantel anliegen; sitzt die Leitung zu locker im Klemmbereich, ist die Verschraubung zu groß gewählt. Nach der Montage kurz an der Leitung ziehen und den Sitz prüfen.
Bestellt wird in Verpackungseinheiten (VPE) von 1 Stück; die VPE steht bei jedem Artikel und ist zugleich der Bestellschritt im Warenkorb. Der angezeigte Preis gilt je Stück. Lagerware versenden wir in 1–2 Werktagen ab Hahnbach, ab 79 € Bestellwert innerhalb Deutschlands versandkostenfrei. Wenn du größere Mengen oder eine Größe brauchst, die hier nicht gelistet ist, sprich uns an: Das Sortiment von emico umfasst weitere Abmessungen auf Anfrage.
Häufige Fragen
Brauche ich eine Kontermutter?
Bei Gehäusen ohne Gewinde, also bei einer glatten Durchgangsbohrung, ja. Bei Gehäusen mit eingeschnittenem Gewinde nicht. Die Kontermuttern in unserem Sortiment sind auf diese Verschraubungen abgestimmt und gemeinsam nach DIN EN 62444 geprüft.
Welche Bohrung brauche ich für M20x1,5?
Für eine Durchgangsbohrung ohne Gewinde bohrst du 20,5 mm. Bei einem Gewinde im Gehäuse verwendest du das Kernloch nach Gewindetabelle.
Wie fest ziehe ich die Verschraubung an?
Die Anzugsmomente stehen in den technischen Daten (2 bis 9 Nm je nach Größe). Zieh die Hutmutter von Hand fest und dann mit dem Schlüssel bis zum angegebenen Wert nach.
