Bei Sicherungsautomaten ist die Polzahl mehr als eine technische Nebenangabe. Sie beeinflusst die Bauform, die Zuordnung im Verteiler und die Vergleichbarkeit ähnlicher Automaten.

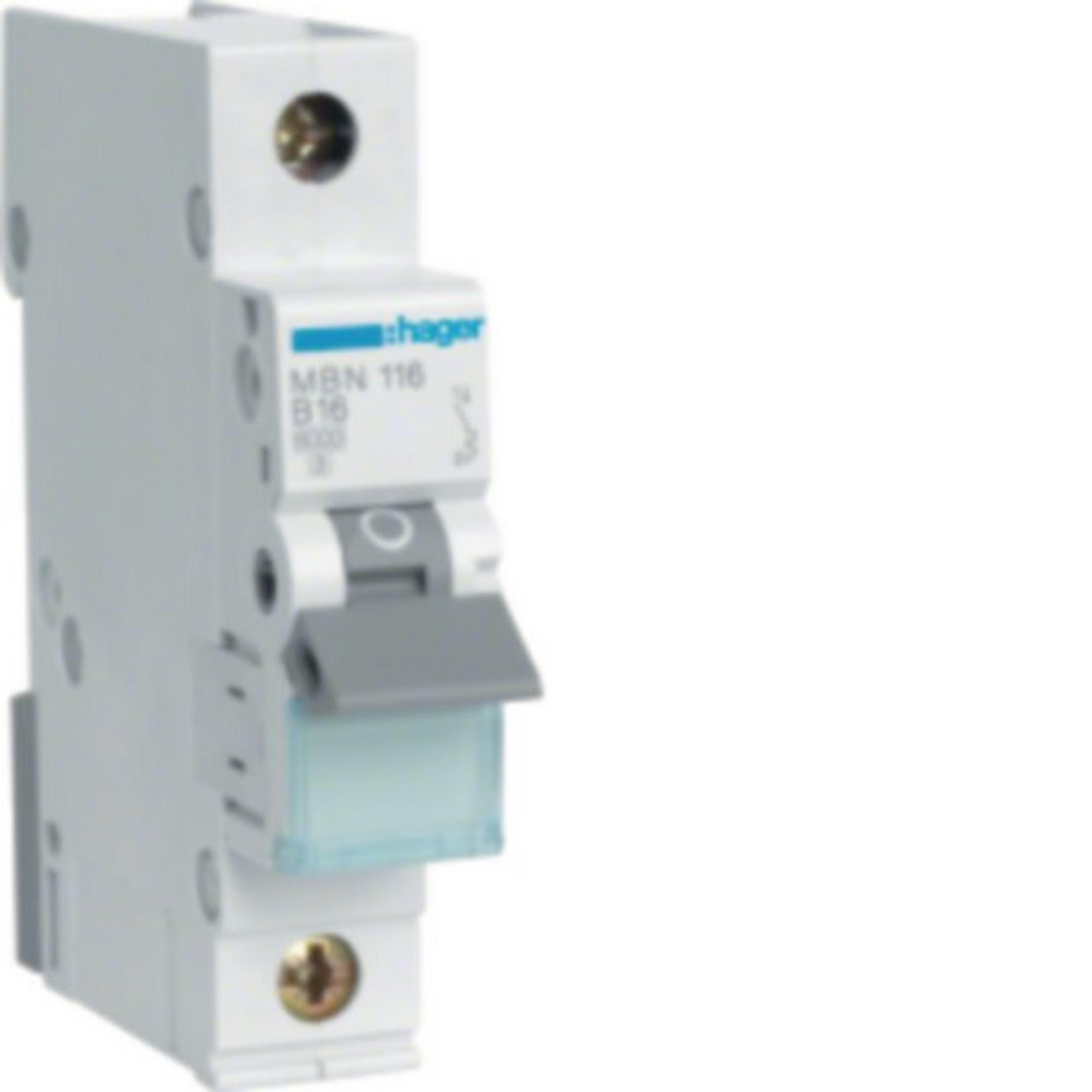

1-polige Sicherungsautomaten
1-polige Automaten werden häufig für einzelne Stromkreise gesucht. Beim Vergleich sind Bemessungsstrom, Charakteristik und Ausschaltvermögen besonders wichtig.
ART-2103020, ART-2009131
- typische Werte wie 6 A, 10 A oder 16 A
- Charakteristik B oder C als wichtiges Filtermerkmal
- kompakte Auswahl für einzelne Stromkreise
1-polig + N
1-polig + N kombiniert den geschützten Außenleiter mit gemeinsam geschaltetem Neutralleiter in einer kompakten Bauform. Diese Gruppe sollte getrennt auffindbar sein, weil sie sich von klassischen 1-poligen Automaten unterscheidet.

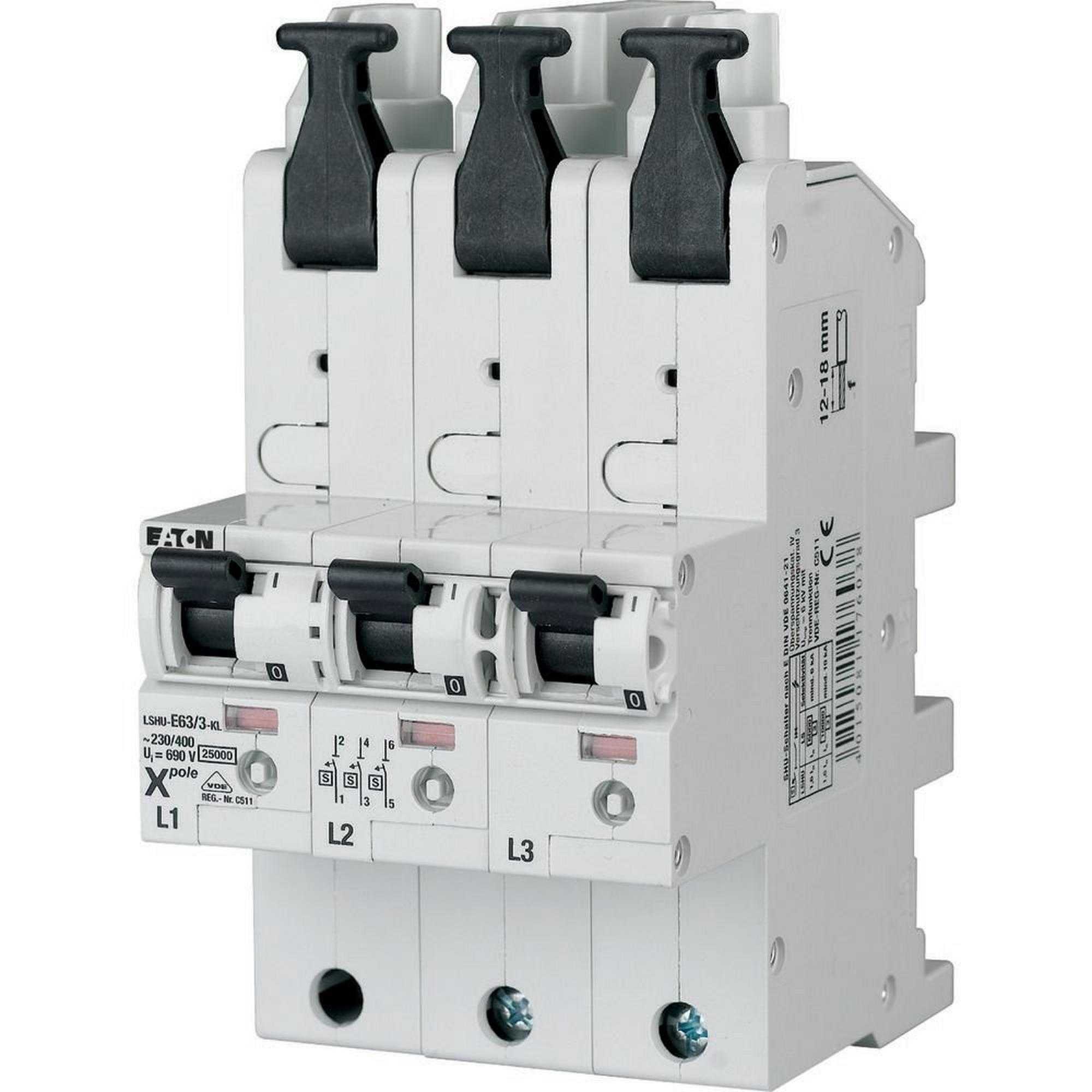

Mehrpolige Automaten
3-polige und 4-polige Sicherungsautomaten werden für entsprechend aufgebaute Stromkreise und Verteilungen gesucht. Hier sind Polzahl, Charakteristik und Ausschaltvermögen besonders kaufentscheidend.
Warum eigene Unterkategorien sinnvoll sind
Suchende kennen häufig bereits die gewünschte Bauform. Eine Trennung nach 1-polig, 1-polig + N, 3-polig und 4-polig führt schneller zu vergleichbaren Artikeln und verhindert, dass ähnlich benannte Automaten miteinander vermischt werden.
ART-2058444, ART-2009141
Für SEO ist diese Struktur ebenfalls stark, weil die Kategorieseiten konkrete Suchbegriffe wie Sicherungsautomat 1-polig + N oder Sicherungsautomat 3-polig gezielt abdecken.
Polzahl-Varianten im Vergleich
| Polzahl | Geschaltete Leiter | Typischer Einsatz | Baubreite (TE) |
|---|---|---|---|
| 1-polig | 1 Außenleiter (L) | einzelne Stromkreise, Beleuchtung, Steckdosen | 1 TE |
| 1-polig + N | 1 Außenleiter (L) + Neutralleiter (N) gemeinsam geschaltet | Stromkreise mit Anforderung an allpolige Trennung, z. B. bestimmte Feuchtraum- oder Sonderanwendungen | 2 TE |
| 3-polig | 3 Außenleiter (L1, L2, L3) | Drehstromverbraucher wie Durchlauferhitzer, Herd, Wallbox | 3 TE |
| 4-polig | 3 Außenleiter + Neutralleiter | Drehstromverteilungen mit geschaltetem Neutralleiter, z. B. TT-Netz-Anforderungen | 4 TE |
Häufig gestellte Fragen zur Polzahl bei Sicherungsautomaten
Was ist der Unterschied zwischen 1-polig und 1-polig + N?
Ein 1-poliger Automat schaltet ausschließlich den Außenleiter, der Neutralleiter läuft ungeschaltet durch. Ein Automat mit 1-polig + N schaltet zusätzlich auch den Neutralleiter mit ab und trennt den Stromkreis damit allpolig – das wird z. B. bei bestimmten Schutzkonzepten oder für Verbraucher mit erhöhten Sicherheitsanforderungen verlangt.
Wann brauche ich einen 3-poligen statt eines 1-poligen Sicherungsautomaten?
3-polige Automaten kommen bei Drehstromverbrauchern zum Einsatz, die an allen drei Außenleitern gleichzeitig angeschlossen sind – etwa Durchlauferhitzer, Elektroherde, Wärmepumpen oder Wallboxen für E-Autos. Ein 1-poliger Automat reicht nur für reine Wechselstromverbraucher mit einem Außenleiter.
Kann ich einen 1-poligen Automaten einfach durch einen 3-poligen ersetzen?
Nur wenn der Stromkreis tatsächlich dreiphasig verdrahtet ist – ein 3-poliger Automat benötigt drei Außenleiter-Anschlüsse. Für einen normalen einphasigen Stromkreis (nur L und N) ist ein 3-poliger Automat weder sinnvoll noch anschließbar.
Warum werden 3-polige Automaten oft als eine Baueinheit statt einzeln verbaut?
Bei Drehstromkreisen müssen alle drei Phasen gemeinsam auslösen, damit kein Verbraucher unvollständig unter Spannung bleibt. Ein 3-poliger Automat garantiert dieses gemeinsame Abschalten durch eine mechanisch gekoppelte Schaltbrücke – bei drei einzelnen 1-poligen Automaten wäre das nicht sichergestellt.
Wie erkenne ich die Polzahl eines Sicherungsautomaten am Produkt?
Die Polzahl ist auf dem Automaten selbst aufgedruckt (z. B. "1P", "1P+N", "3P" oder "4P") und wird in der Produktbezeichnung sowie den technischen Eigenschaften im Shop angegeben. Zusätzlich zeigt die Baubreite in Teilungseinheiten (TE) einen Hinweis: 1-polig entspricht meist 1 TE, 3-polig 3 TE.
Passende Produkte aus dem Shop
Sicherungsautomaten in unterschiedlicher Polzahl:
- ABB Sicherungsautomat B-Charakteristik, 10 kA, 10 A, 1-polig (ART-2009131) – für einzelne Wechselstrom-Stromkreise.
- ABB Sicherungsautomat B-Charakteristik, 10 kA, 16 A, 2-polig (ART-2091076) – schaltet Außenleiter und Neutralleiter gemeinsam.
- ABB Sicherungsautomat B-Charakteristik, 10 kA, 10 A, 3-polig (ART-2009141) – für Drehstromverbraucher wie Wallbox oder Herd.
